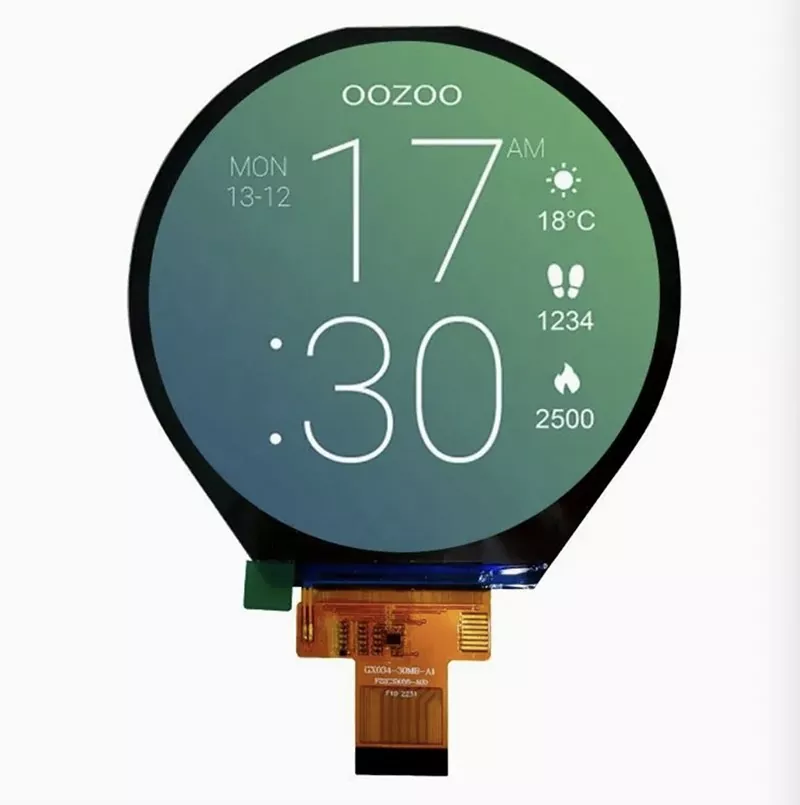

3.4インチ800x800ラウンドIPS TFTモジュール

インテリジェンスの時代には、TFTモジュールが画像の形で必要なデータを提示するのに役立ちます。 TFTモジュールの品質は、アプリケーションに重大な影響を与えます。 Victronix 3.4インチ800x800ラウンドIPS TFTモジュールの利点は何ですか？最初は、800×800の解像度と16.7mの色、85°視聴角（すべての方向）、1000 cd/m²の典型的な輝度、および1200：1のコントラスト比を備えたプレミアムディスプレイを顧客に提供します。第二に、高速データ転送にMIPI DSIインターフェイスを使用します。 ILI9881CコントローラーICによって駆動され、互換性とパフォーマンスが確保されます。さらに、120MAで典型的な供給電圧（13.5V分、16.5V最大）の5S2P LEDバックライトシステムを統合し、30,000から50,000時間（典型）から50％の初期輝度（TA = 25°C）から長寿命を提供します。さらに、高/温度の操作と貯蔵、湿度、温度サイクルテストなど、厳密な信頼性テストに合格し、厳格な品質保証基準を満たしています（AQL MA = 0.65、MI = 1.0あたり1.0 Z1.4）。これらは、-30°Cから +80°Cの広範な温度範囲内で確実に動作し、同じ過酷な条件下で保管に耐えることができます。

このVictronix 3.4インチTFTモジュールは、産業用HMI、ポータブル医療機器、テストおよび測定機器、輸送システム、頑丈なハンドヘルドターミナル、および挑戦的な環境で信頼できる高視覚ディスプレイを必要とするアプリケーションに適しています。

一般仕様

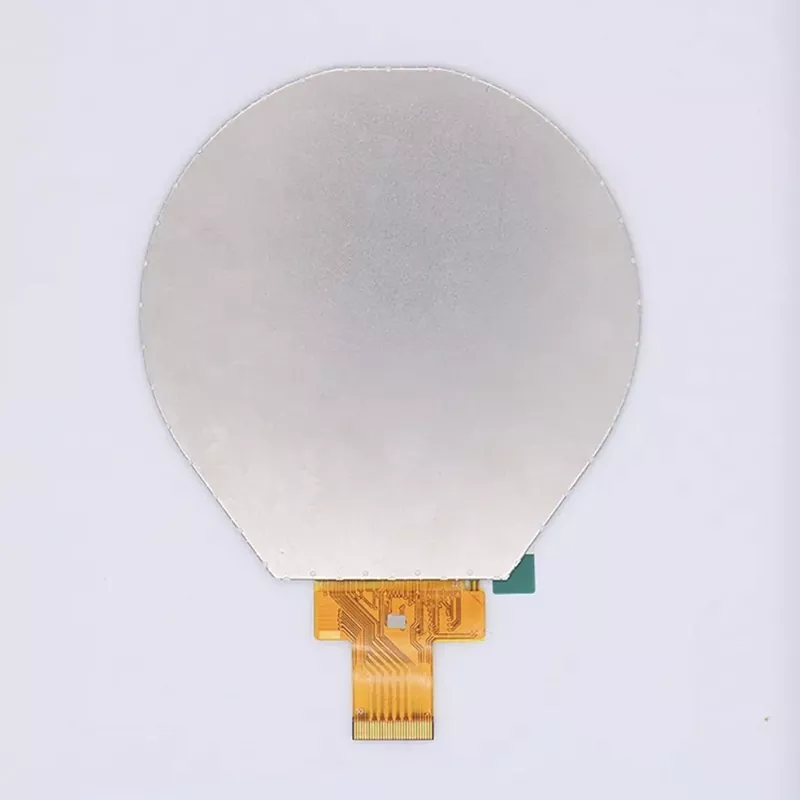

VXT340MQIA-01はTFT-LCDモジュールです。 TFT-LCDパネル、ドライバーIC、FPC、バックライトユニットで構成されています。 3.4¢ディスプレイ領域には800x（RGB）x 800ピクセルが含まれており、最大16.7mの色を表示できます。この製品は、ROHS環境基準と一致しています。

注1：色チューンは温度と駆動電圧によってわずかに変更されます。

注2：FPCとはんだなし。

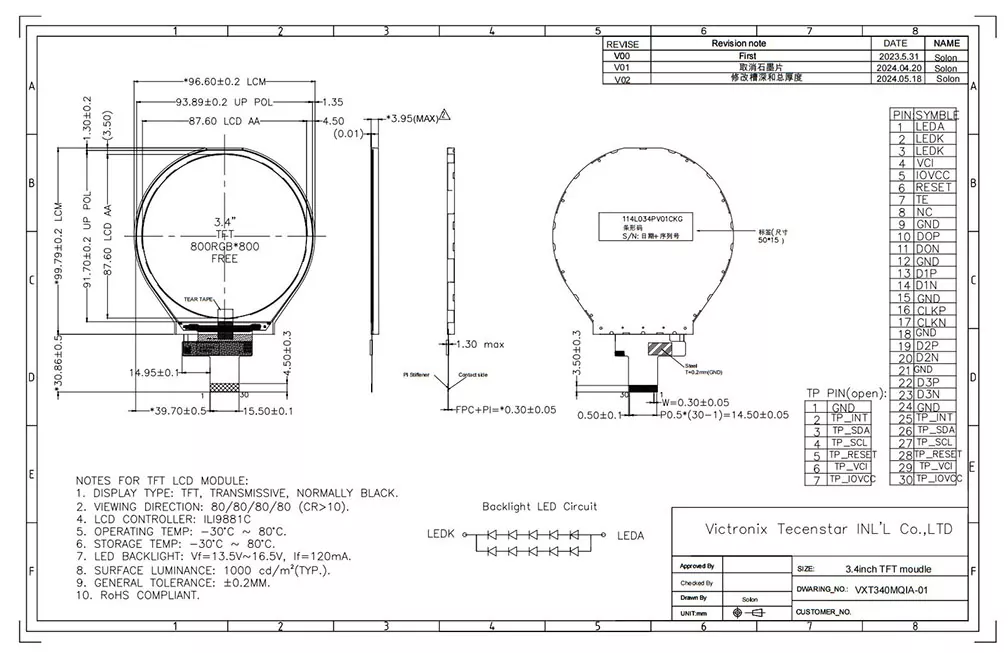

アウトライン図面
