タッチスクリーンが何であるかわからない？これを読んだ後にあなたは知るでしょう

急速な技術の進歩の時代に、画面をタッチしますスマートフォン、タブレット、自動車ディスプレイ、産業機器で広く使用されているさまざまな電子デバイスのコアコンポーネントになりました。

タッチスクリーンの出現

実際、タッチスクリーンは私たちが想像しているよりも古くから存在しています。

タッチスクリーンテクノロジーの概念は1940年代に最初に提案され、最初の真のタッチスクリーンは1965年に英国のロイヤルレーダーカンパニーのエンジニアであるエリックアーサージョンソンによって作成されました。ジョンソンは当初、彼の発明について説明しました。彼の発明は、現在、電子レターズに掲載された記事で、容量性タッチスクリーンと呼ばれています。

関数

運用上の利便性のために、タッチスクリーンがマウスとキーボードに取って代わりました。タッチスクリーンは、情報を表示し、プログラム可能なロジックコントローラー（PLC）と通信し、メモリとプログラム可能な機能を備えたインテリジェントデバイスです。 PLCの動作ステータス、生産ライン速度などを表示できます。

原理

簡単に言えば、抵抗しますタッチスクリーン圧力センシングを使用して、画面の導電率を制御します。その構造は、本質的にガラスの上のフィルムです。フィルムとガラスの隣接する表面は、酸化ナノインディウム酸化物（ITO）コーティングである伊藤（インジウムスズ酸化物）でコーティングされています。 ITOは優れた導電率と透明性を持っています。指が画面に触れると、下部フィルムの伊藤層が上部ガラスの伊藤層に接触します。次に、センサーは対応する信号を送信し、変換回路を介してプロセッサに送信されます。この信号は、画面上のx値とy値に変換され、クリックを完成させて画面に表示します。

操作するには、最初に指や他のオブジェクトでディスプレイの前面に取り付けられたタッチスクリーンに触れる必要があります。次に、システムは、指で触れられたアイコンまたはメニューの場所に基づいて情報を見つけて選択します。

タッチスクリーンの主なタイプ

動作原則と情報の送信に使用される媒体に基づいて、タッチスクリーンは次のように分類されます：抵抗、赤外線、

 表面音波、容量性。

抵抗タッチスクリーン：画面は、表示面に一致するマルチコンポジットフィルムで構成されています。ガラスまたはプレキシガラスのベース層と表面に透明な導電性層があります。最上層は、硬化し、滑らかで耐摩耗性のあるプラスチック層で覆われています。内面は、透明な導電層でもコーティングされています。多数の小さな（1,000インチ未満）透明なスペーサーは、断熱用の2つの導電層を分離します。抵抗タッチスクリーンの鍵は、材料技術にあります。

抵抗膜式タッチスクリーンの種類と用途

抵抗式タッチ スクリーンは、塵や湿気の影響を受けず、完全に隔離された環境で動作します。あらゆる物体に触れることができ、書き込みや描画に使用できます。これらは、人員が限られている産業用制御およびオフィスでの使用に特に適しています。

種類：

抵抗性タッチスクリーンは、ピンの数に応じて、4、5線、または6線のマルチライン抵抗タッチスクリーンに分類されます。

表面音響波タッチスクリーン：

表面音響波タッチスクリーンのタッチパネルは、CRT、LED、LCD、またはその他のディスプレイスクリーンの前面に取り付けられたフラット、球状、または円筒形のガラス板である可能性があります。このガラス板は、単に強化されたガラスです。他のタッチスクリーンテクノロジーとは異なり、フィルムやオーバーレイはありません。ガラススクリーンは、それぞれ左上と右下の角にある垂直および水平の超音波トランスデューサーを備えており、2つの対応する超音波受信トランスデューサーは右上隅にあります。

ガラススクリーンの4つのエッジには、45度の角度で正確に間隔を置いた反射ストライプが刻まれており、密度が増加します。

仕組み: 送信トランスデューサーは、タッチスクリーン ケーブルを介してコントローラーから送信された電気信号を音響エネルギーに変換し、左側の表面に送信します。ガラスの底部にある高精度の反射ストライプが音響エネルギーを上方に反射し、均一に反射します。次に、音響エネルギーはスクリーン表面を横切って伝わり、そこで上部の反射ストライプによって右方向の線に集束され、X 軸上の受信トランスデューサーに伝播します。受信トランスデューサは、返された表面弾性波エネルギーを電気信号に変換します。

利点：

1.表面音響波タッチスクリーンは振動に耐性があり、公共スペースに適しています。

2。表面音響波技術は、2番目の特性を提供します。迅速な応答速度、すべてのタッチスクリーンの最速、滑らかな感触です。 3.表面音波（SAW）テクノロジーの3番目の特性は、その安定した性能です。 SAWテクノロジーの原理は安定しているため、SAWタッチスクリーンコントローラーは、時間軸上の減衰モーメントの位置を測定することによりタッチ位置を計算します。したがって、SAWタッチスクリーンは非常に安定しており、非常に高い精度を提供します。

4. SAW タッチスクリーンの 4 番目の特徴は、コントローラ カードが塵や水滴、指、タッチの量を識別できることです。

5.ソータッチスクリーンの5番目の特徴は、圧力軸応答としても知られる3番目の軸Z軸応答です。これは、ユーザーが画面に触れる力が大きいほど、受信信号波形の減衰ノッチがより広く深く、より深くなるためです。

欠点：タッチスクリーンの鋸のような不利な点は、タッチスクリーンの表面上のほこりと水滴がのこぎの波の伝達をブロックすることです。スマートコントローラーカードはこれを検出できますが、特定のレベルへのほこりの蓄積は信号を大幅に減衰させ、SAWタッチスクリーンが遅くなったり動作したりします。したがって、Saw TouchScreensはほこり耐性モデルを提供します。一方、毎年定期的にタッチスクリーンを掃除することを忘れないでください。

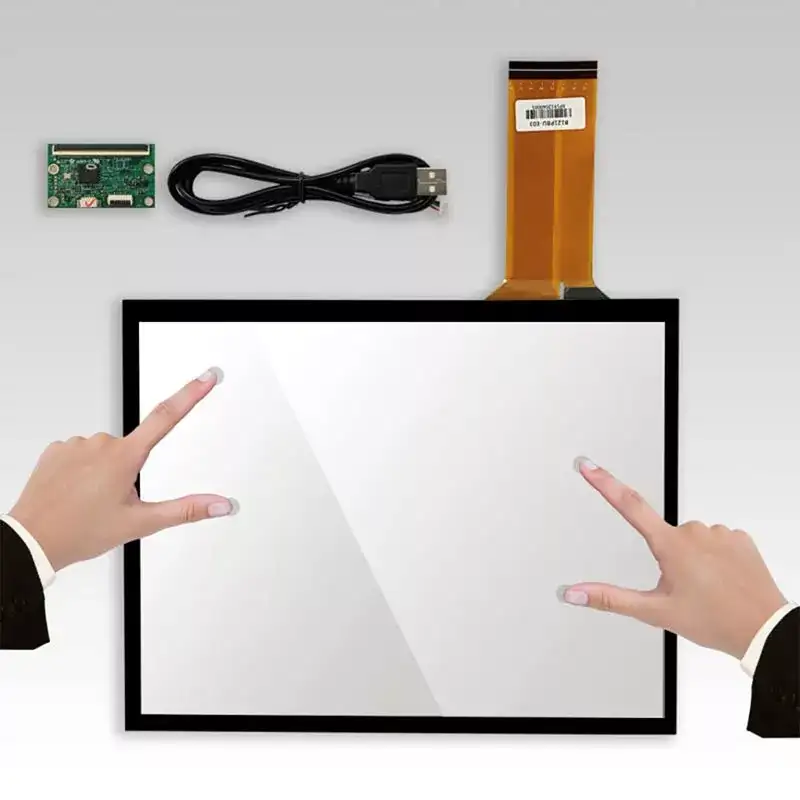

静電容量のタッチ画面

静電容量のタッチスクリーンは、主に透明フィルムでガラススクリーンをコーティングし、保護ガラスで導電性層を覆うことによって構築されます。このデュアルガラスの設計により、導電性層とセンサーが徹底的に保護されます。さらに、タッチスクリーンの4つの側面すべてに狭い電極が播種され、導電層内に低電圧AC電界が作成されます。ユーザーが画面に触れると、ユーザーの電界、指、導電性層の間に結合コンデンサが形成されます。電極によって生成される電流は、指と電極の間の距離に比例する電流の大きさをタッチポイントに流れます。タッチスクリーンの背後にあるコントローラーは、電流の大きさと比率を計算して、タッチポイントの位置を正確に決定します。

赤外線画面をタッチします安価で、インストールが簡単で、軽いタッチとクイックタッチの両方に非常に敏感です。ただし、赤外線タッチスクリーンは感覚のために赤外線に依存しているため、日光や屋内スポットライトなどの外部照明の変化は、その精度に影響を与える可能性があります。さらに、赤外線タッチスクリーンは防水性や汚れに敏感ではありません。小さな外​​国のオブジェクトは、エラーを引き起こし、パフォーマンスに影響を与える可能性があり、屋外や公共の使用には適さないものになります。大量生産であろうとカスタマイズされたサービスであろうと、タッチスクリーンメーカーは、業界内外の多様なニーズを満たすために、プロセスとサービスを継続的に革新および最適化し、顧客にファーストクラスのタッチスクリーン製品エクスペリエンスを提供します。これらのユニークなセールスポイントを理解することは、タッチスクリーン業界のコア知識をよりよく理解するのに役立ちます。
