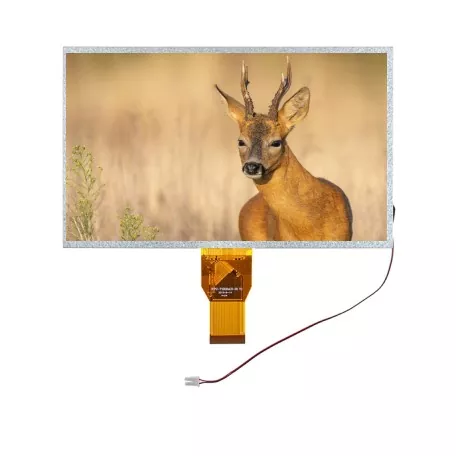

10.1インチ1024×600 WXGA LVDS TFTモジュール

このVictronix 10.1インチ1024×600 WXGA LVDS TFTモジュールA高性能10.1インチTFT-LCDモジュールは、鮮やかなビジュアルと信頼できる操作を必要とする産業および商業用アプリケーション向けに設計されています。このモジュールは、高度なTFT-LCDパネル、ドライバーICS、FPC回路、および効率的なLEDバックライトユニットをコンパクトで堅牢なソリューションに統合します。中国のTFTモジュールの専門的なメーカーおよびサプライヤーとして、このVictronix 10.1インチTFTモジュールはROHS環境基準に完全に準拠しており、優れたアプリケーションパフォーマンスを確保しています。お客様のニーズを満たすためにカスタマイズされたサービスを提供しています。

お問い合わせを送信 PDFダウンロード

製品説明

TFT LCDは、薄膜トランジスタテクノロジーを利用して画質を向上させる液晶ディスプレイの一種であり、日常生活に多数のアプリケーションがあります。中国のプロのTFTモジュールメーカーおよびサプライヤーとして、Victronix 10.1インチ1024×600 WXGA LVDS TFTモジュールが他のメーカーとは異なる理由は何ですか？第一に、350 cd/m²、60°（3、9、12時）、45°（6時）幅の視聴角度の典型的な輝度、500：1のコントラスト比を提供し、さまざまな角度から優れた読みやすさを確保します。第二に、39の白色LEDを使用したバックライトユニットを統合し、典型的な寿命は30,000〜50,000時間（初期輝度50％まで）を統合し、すべての照明条件で明確な可視性を確保します。また、HX8282A14 + HX8696ドライバーICを使用したLVDSインターフェイスをサポートします。さらに、熱衝撃（-30°C↔ +80°Cサイクル）、湿度貯蔵（60°C/90％RH）、および機械的振動など、厳しい環境テストに合格し、拡張温度範囲（0°C〜 +50°C）でシームレスに動作できるようにします。

Victronixによるこの10.1インチTFTディスプレイは、産業用HMIパネル、ポータブル医療機器、POSターミナル、埋め込みシステム、および明確な視認性、色の精度、堅牢なパフォーマンスが不可欠な輸送ディスプレイで一般的に使用されています。

一般仕様

VXT101BAH-02はTFT-LCDモジュールです。 TFT-LCDパネル、ドライバーIC、FPC、バックライトユニットで構成されています。 10.1ディスプレイ領域には1024 x 600ピクセルが含まれており、最大1670万色を表示できます。この製品は、ROHS環境基準と一致しています

アイテム	コンテンツ	ユニット	注記
LCDタイプ	tft	-
色の表示	16.7m
視聴方向	12	o'clock
グレースケール反転方向	6	o'clock
動作温度	-0〜+50	℃
保管温度	-20〜+60	℃

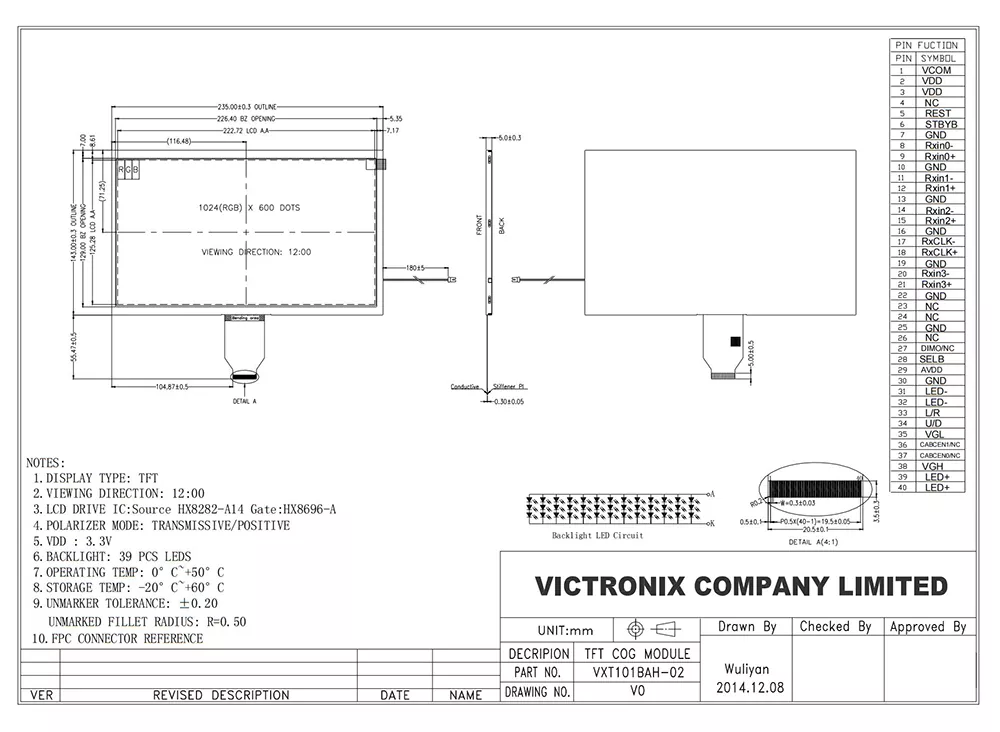

モジュールサイズ	概要図面を参照してください	mm
アクティブエリア（w×h）	222.27x125.28	mm
ドットの数	1024×600	ドット
コントローラ	HX8282A14+HX8696	-
電源電圧	3.3	V
寸法の概要	概要を参照してください描画	-
バックライト	3x13-leds（白）	PC
重さ	---	9
インタフェース	LVDS	-
