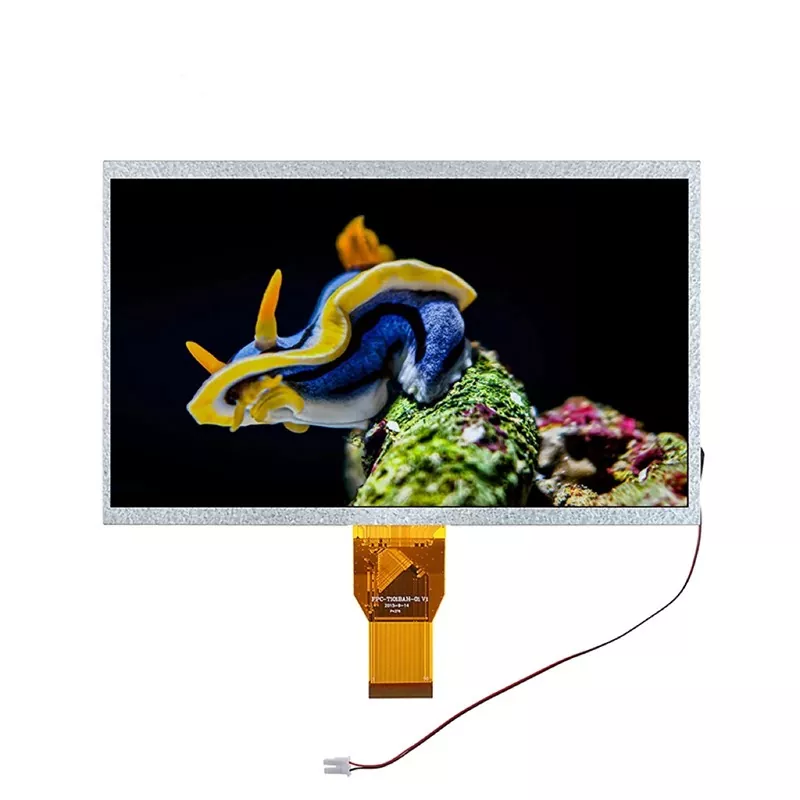

10.1インチ1024*600 LVDS TFTモジュール

このVictronix 10.1インチ1024*600 LVDS TFTモジュールは、要求の厳しいアプリケーションのためにエンジニアリングされた高性能10.1インチTFT-LCDモジュールです。 1024×600（WSVGA）の解像度と1670万色を特徴とし、65°の広い視野角（すべての方向）と600：1のコントラスト比でシャープなビジュアルを提供します。中国のプロのTFTモジュールメーカーおよびサプライヤーとして、このVictronix 10.1インチTFTモジュールは、ROHS環境基準に厳密に準拠して、優れたアプリケーションパフォーマンスを提供します。

モデル:VXT101MBAH-02

お問い合わせを送信 PDFダウンロード

製品説明

インテリジェンスの時代には、TFTモジュールが画像の形で必要なデータを提示するのに役立ちます。 TFTモジュールの品質は、アプリケーションに重大な影響を与えます。 Victronix 10.1インチ1024*600 LVDS TFTモジュールの利点は何ですか？最初は、16.7mの色、65°の視聴角（すべての方向）、380 cd/m²の典型的な輝度、600：1のコントラスト比を備えた1024×600の解像度を備えたプレミアムディスプレイを顧客に提供します。第二に、厳密な信頼性テスト（熱サイクリング、湿度、停止）に合格し、極端な温度（-20°C〜 +70°C）で動作できるようにします。さらに、LVDSデジタルインターフェイス（SELB PINを介して選択可能な6ビット/8ビット）を備えているだけでなく、寿命が20,000〜50,000時間（50％の輝度保持）である3×13レッドのバックライトも備えています。これらは、厳しい産業および屋外の設定により適しています。

このVictronix 10.1インチTFTモジュールは、産業用HMI、医療機器、車両ダッシュボード、テスト機器、および信頼性の高い高品質のディスプレイパフォーマンスを必要とする埋め込みシステムで広く使用されています。

一般仕様

VXT101MBAH-02はTFT-LCDモジュールです。 TFT-LCDパネル、ドライバーIC、FPC、バックライトユニットで構成されています。 10.1¢ディスプレイ領域には1024 x 600ピクセルが含まれており、最大1670万色を表示できます。この製品は、ROHS環境基準と一致しています。

アイテム	コンテンツ	ユニット	注記
LCDタイプ	tft	-
色の表示	16.7m
視聴方向	12	o'clock
グレースケール反転方向	6	o
動作温度	-20〜+70	℃
保管温度	-30〜+80	℃

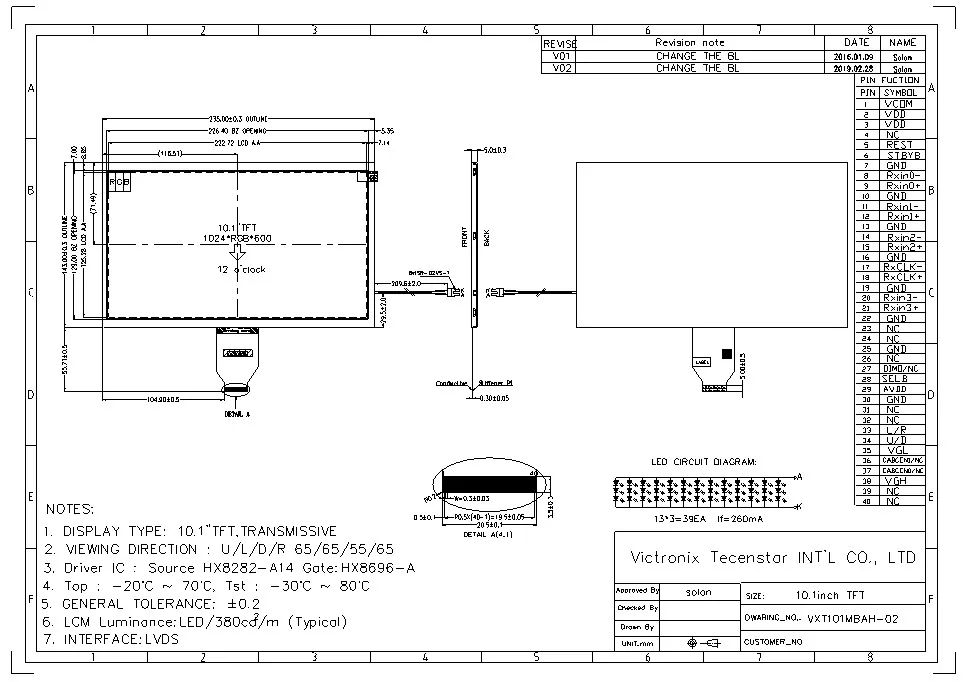

モジュールサイズ	outlinedrawingを参照してください	mm
アクティブエリア（w×h）	222.72x125.28	mm
ドットの数	1024×600	ドット
コントローラ	HX8282-A14＆HX8696	-
電源電圧	3.3	V
寸法の概要	概要を参照してください描画	-
バックライト	3x13-leds（白）	PC
重さ	---	g
インタフェース	LVDS	-
