タッチスクリーンを備えた高輝度 TFT モジュールの利点は何ですか

私は 20 年間の大部分をこの業界で過ごし、ディスプレイ技術がめまぐるしく進化するのを見てきました。私の役割では、何百人ものエンジニア、デザイナー、プロダクト マネージャーと話すことができます。ますますよく聞かれる質問は、次のとおりです。なぜ、高輝度TFTモジュール次のプロジェクトにはタッチスクリーンが統合されています。単に画面を明るくするだけではありません。それは、障害が許されない環境向けに、シームレスで信頼性が高く、直感的なユーザー インターフェイスを作成することです。今日は、これらのコンポーネントの実際の利点を詳しく説明し、データシートの枠を超えて、これらのコンポーネントが製品に欠けている重要なコンポーネントである可能性がある理由を説明したいと思います。

この組み合わせを非常に強力にする核となる利点について話しましょう。

高輝度 TFT モジュールが直射日光をどのように克服するのか

これは最も直接的かつ明白な利点です。標準的なディスプレイはオフィスでは見栄えがしますが、外に持ち出すと薄暗く色褪せた鏡になってしまいます。あ高輝度TFTモジュールこれに対抗するために特別に設計されています。

魔法はバックライトを上げることだけにあるわけではありません。これはシステムレベルのアプローチです。まず高輝度 LED バックライトを使用しますが、それらを高度なオプティカル ボンディングと組み合わせます。このプロセスには、LCD とタッチ センサー (および多くの場合、前面ガラス) の間の空隙を透明な光学樹脂で充填することが含まれます。数え切れないほどの現場での失敗と成功を見てきたことから言っておきますが、オプティカルボンディングはゲームチェンジャーです。次の 3 つの重要なことを行います。

• 表面の反射が大幅に軽減されるため、自分の顔の反射ではなく、画像が見えるようになります。

• コントラスト比が劇的に向上し、厳しい照明の下でもあらゆる色やディテールが鮮明に表示されます。

• これにより、ディスプレイ アセンブリがより堅牢になり、結露に強くなり、物理的な損傷を受けにくくなります。

高ニットのバックライトと低反射表面処理および光学接着を組み合わせると、真昼の太陽の下でも完全に読みやすいディスプレイが得られます。これは小さな改善ではありません。それは、使用可能な製品と返品された製品の違いです。

高輝度TFTモジュールでどのような重要なパラメータを精査する必要があるか

これらの特殊なコンポーネントを評価する場合、完全な仕様シートを確認することは交渉の余地がありません。明るさだけではありません。長年にわたり、私は適切なパラメータに焦点を当てることで、数え切れないほどのチームを損失のかかるミスから回避してきました。以下は、要求する必要がある交渉不可能な仕様のリストです。

• 輝度:これが出発点です。周囲の光の条件に応じて、800 nit から 2500 nit 以上の定格のモジュールを探してください。

• 動作温度範囲:高輝度アプリケーションの多くは過酷な環境にあります。 -30°C から +80°C までの広い温度範囲は、多くの場合、信頼性にとって不可欠です。

• タッチソリューション:投影型容量性 (PCAP) ですか、それとも抵抗性ですか? PCAP はマルチタッチと優れた明瞭さを提供しますが、手袋や湿気を帯びた状態での操作に合わせて調整する必要があります。抵抗膜は、特定の産業用途では頑丈でコスト効率の高いオプションです。

• 調光範囲と調光方法:ディスプレイは夜間使用のためにちらつきなく非常に低いレベルまでスムーズに暗くできますか?アナログ調光は、多くの場合、低レベルでは PWM よりもスムーズです。

• 侵入保護 (IP) 評価:ディスプレイが風雨にさらされる場合は、IP65 以上の防塵・防水性能が重要です。

これを理解しやすくするために、標準モジュールと専用モジュールの比較を見てみましょう。高輝度TFTモジュール技術的な観点から。

表 1: 標準 TFT モジュールと高輝度 TFT モジュールの仕様比較

一体型タッチが高輝度と同じくらい重要な理由

明るいディスプレイでも、正確に操作できなければ意味がありません。ここで、ディスプレイとタッチ インターフェイスの相乗効果が発揮されます。統合ソリューションでは、高輝度TFTモジュールとタッチ センサーは、単一の最適化されたユニットとして設計および構築されており、後から接着する別個のタッチ パネルに比べて大きな利点があります。

信頼性が一番大きいです。モジュールが完全に統合されているということは、潜在的な障害点が少ないことを意味します。タッチ パフォーマンスはディスプレイの特性に合わせて完全に調整されており、視差エラーが排除され、ピンポイントの精度が保証されます。でビクトロニクス私たちは、お客様が何よりもこの信頼性を重視していることを見てきました。現場でタッチセンサーのドリフトや層間剥離に対処するための時間もリソースもありません。

さらに、最新の PCAP タッチスクリーン高輝度TFTモジュールユーザーがスマートフォンに期待する直感的なマルチタッチ ジェスチャを可能にします。これにより、トレーニング時間が大幅に短縮され、複雑な機械の操作がより簡単かつ安全になります。

ビクトロニクス 高輝度 TFT モジュールの主な仕様は何ですか

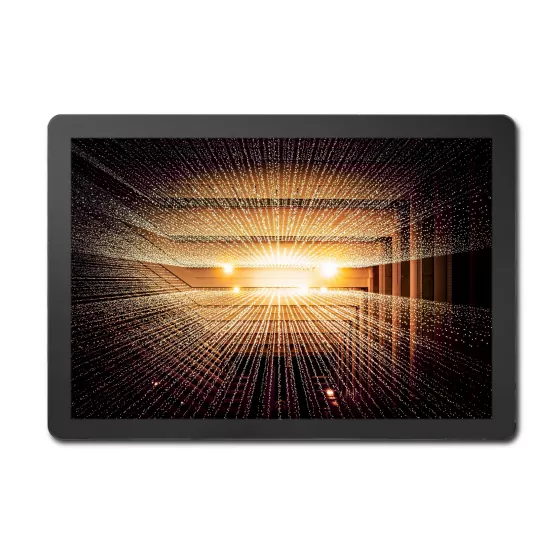

具体的に見てみましょう。のような専門家と提携すると、ビクトロニクス、コンポーネントを購入するだけではありません。エンジニアリングの専門知識のプラットフォームにアクセスしているのです。当社のフラッグシップ 10.1 インチ モデルは、最新の高性能モデルの完璧な例です。高輝度TFTモジュール達成できる。以下のパラメータはページ上の単なる数値ではありません。それらは、私のクライアントが何年にもわたって私にもたらしてきた現実世界の課題に対する答えです。

表 2: Victronix 10.1 インチ高輝度 TFT モジュールの詳細仕様

高輝度TFTモジュールFAQ よくあるご質問

長年にわたり、私のチームと私は、最も頻繁に寄せられる質問のリストを作成してきました。ここでは、最も重要な 3 つの問題について詳しく説明します。

高輝度 TFT モジュールのバックライトの予想寿命はどれくらいですか?高出力はそれにどのような影響を与えますか?

これは熱管理の核心に迫る素晴らしい質問です。 LED を高輝度で動作させるとより多くの熱が発生するため、理論的には寿命が短くなる可能性があります。ただし、よく設計された高輝度TFTモジュールからのもののようにビクトロニクスこれを念頭に置いて構築されています。当社は工業グレードの高効率 LED のみを使用し、金属シャーシや熱拡散層などの設計で高度な熱管理を実装しています。これが、当社が自信を持って 70,000 時間を超えるバックライト寿命を提供できる理由です。重要なのは、システム レベルでの適切な熱設計であり、モジュールが適切な熱放散を可能にする方法で取り付けられていることを確認します。

これらの高輝度ディスプレイのタッチ機能は、濡れた表面やオペレータが手袋を着用している場合でも機能しますか?

はい、これは海洋、医療、産業環境における一般的な要件です。標準の消費者グレードの PCAP タッチスクリーンは、このような状況では故障することがよくあります。当社の統合タッチ コントローラーは、これらのシナリオを処理できるように特別に調整されています。厚手の工業用手袋をしていてもタッチを報告したり、画面上の水滴による誤ったタッチを無視したりするように設定できます。これはすべてのディスプレイの標準機能ではないため、必ずサプライヤーに尋ねる必要があります。

これらのモジュールは、既存の設計の標準 TFT ディスプレイを簡単に置き換えることができますか?

残念ながら、それほど単純なことはめったにありません。あ高輝度TFTモジュール通常、バックライトにはより高い駆動電圧と電流が必要で、より多くの熱が発生し、物理的寸法やコネクタの位置が異なる場合があります。多くの場合、ビデオ信号 (LVDS など) には互換性がありますが、電源および機械的な側面では、通常、ボードの再スピンまたは新しいシャーシ設計が必要になります。私たちは常にお客様に次のようにアドバイスしています。ビクトロニクスプロトタイピング段階で私たちを巻き込むためです。当社は、コストのかかる直前の設計変更を回避し、お客様の製品へのスムーズかつ成功した統合を保証するために、詳細な機械図面、熱モデル、およびインターフェイスのドキュメントを提供します。

この詳細な説明により、高性能のシステムを統合することの大きな利点と重要な考慮事項が明らかになったと思います。高輝度TFTモジュールあなたのデザインに。これは、製品を単なる機能的なものから、困難な環境において真に優れたものへと高めるための決断です。これはスペックだけの問題ではありません。それは、ブランドに対する信頼を築く、完璧なユーザー エクスペリエンスを提供することです。

コンセプトから完全に実現された製品に至るまでの道のりには、重要な決定が伴います。ディスプレイを弱点にしないでください。お問い合わせでビクトロニクス今日。特定のアプリケーション、環境上の課題、パフォーマンスのニーズについて話し合いを始めましょう。当社のエンジニアリング チームは、次のプロジェクトを大成功させるために必要な包括的なデータシート、カスタム サンプル キット、専門家の技術サポートを提供する準備ができています。
